Көлденең қабықшалы және құбырлы жылу алмастырғыш

Wuxi Hongdinghua Chemical Equipment Co., Ltd. Көлденең қабық пен құбырлы жылу алмастырғыштың кәсіби өндірушісі ретінде мұнай, химия, фармацевтика, қоршаған ортаны қорғау және металлургия салаларындағы тұтынушылармен көп жылдар бойы ынтымақтастықта. Жылуалмастырғыш Wuxi Hongdinghua Chemical Equipment Co., Ltd. жеткізген жабдықтардың ішінде ең көп қолданылатын жабдық болып табылады.

Қабық пен құбырлы жылу алмастырғыштарды ішкі құрылымына қарай немесе қабықшалы және құбырлы жылу алмастырғыш ішіндегі орташа ағын режиміне немесе олардың қолданылуына қарай көптеген әртүрлі атауларға жіктеуге болады, мысалы, конденсатор, салқындатқыш, жылытқыш, алдын ала қыздырғыш, қайта қайнатқыш, салқындатқыш, көп түтік өтпелі конденсатор, U-түтікті жылу алмастырғыш, қалқымалы жылу алмастырғыш, орауыш қорапшасы бар жылу алмастырғыш, т.б.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. интуитивті және түсінікті терминдерді қолдана отырып, көптеген қабықшалар мен құбырлы жылу алмастырғыштарды орнату орындарына қарай жіктейді:

Тік қабықшалы және құбырлы жылу алмастырғыш

Көлденең қабықшалы және құбырлы жылу алмастырғыш

Әртүрлі атаулары бар барлық осы жылу алмастырғыштардың негізгі құрылымы дерлік бірдей немесе ұқсас құрылымға ие;

Қабық пен құбырлы жылу алмастырғыштың құрылымы мыналарды қамтиды:

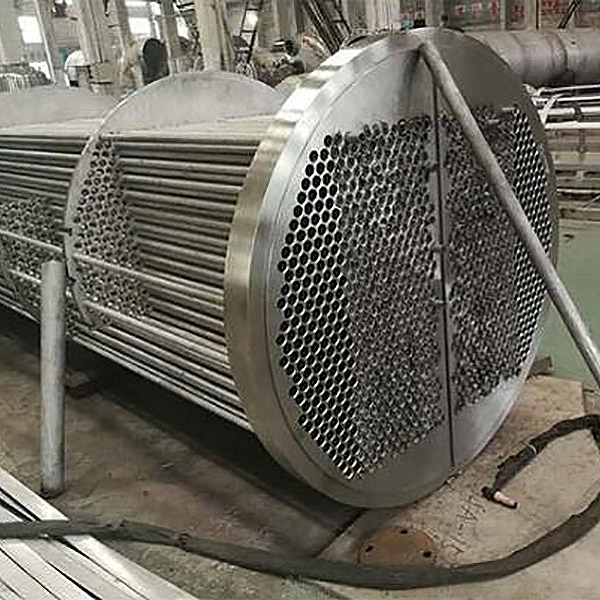

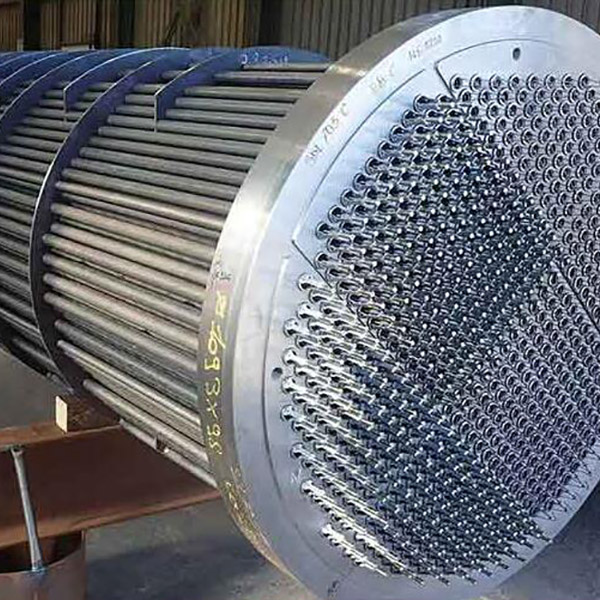

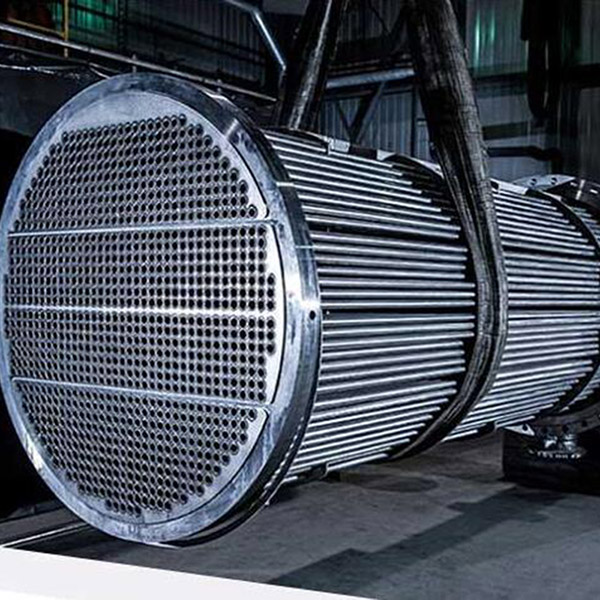

Қабық пен құбырлы жылу алмастырғыштар негізінен капоттан (интегралды қақпақ), түтік парағынан, түтіктерден, қабықтардан және қалқа пластиналарынан тұрады. Әдетте, қабық цилиндрлік болады; Құбырлар түзу немесе U-тәрізді. Жылу алмастырғыштардың жылу беру тиімділігін арттыру үшін бұрандалы түтіктерді, қанатты түтіктерді және т.б. Түтіктердің орналасу үлгісі тең жақты үшбұрыштарды, шаршыларды, бұрыштық квадраттарды және бұрыштық үшбұрышты қамтиды.

Көлденең құбырлы жылу алмастырғыштың сипаттамалары мен қолданылуы:

Көлденең қабықшалы және құбырлы жылу алмастырғыш көптеген түтіктерден тұратын қабықша мен түтік шоғырынан тұрады және суық және ыстық сұйықтықтар арасындағы жылу алмасу түтік қабырғалары арқылы жүзеге асырылады. Дәстүрлі стандартты жылу алмастырғыш жабдықтар ретінде көлденең қабықшалы және құбырлы жылу алмастырғыштар химия өнеркәсібінде, мұнай өңдеуде, мұнай-химия өнеркәсібінде, энергетикада, атом энергетикасында және басқа да өнеркәсіптік құрылғыларда, әсіресе абсолютті артықшылыққа ие жоғары температура мен жоғары қысымды және ауқымды жылу алмастырғыштарда кеңінен қолданылады.

Көлденең құбырлы жылу алмастырғыштың мәліметтері:

Әдетте көлденең қабықшалы және құбырлы жылу алмастырғыштардың жұмыс қысымы 4 МПа жетуі мүмкін, ал жұмыс температурасы 200 ° C-тан төмен. Кейбір жағдайларда жоғары қысым мен температураға да қол жеткізуге болады. Әдетте, қабықтың диаметрі 1800 миллиметрден төмен, ал құбырдың ұзындығы 9 метрден төмен. Кейбір жағдайларда үлкенірек немесе ұзағырақ түтіктер де бар.

Қабықшаға салынған түтік байламының қабырға беті қабырға аралық жылу алмастырғыштың жылу тасымалдағыш беті ретінде қызмет етеді.Көлденең қабықша мен құбырлы жылуалмастырғыш қарапайым құрылымға ие, құны төмен, ағынды қимасы кең және масштабты тазалау оңай; Дегенмен, жылу беру коэффициенті төмен және еденнің ауданы көлденең типтегі қабықша мен құбырлы жылу алмастырғышқа қарағанда аз. Ол әртүрлі құрылымдық материалдардан (негізінен металл материалдардан) дайындалуы мүмкін және оны жоғары температурада және қысымда қолдануға болады, бұл оны кеңінен қолдануға мүмкіндік береді. Көлденең қабық пен құбырлы жылу алмастырғыштарға көлденең бекітілген құбырлы парақты бу су жылу алмастырғыштары, көлденең қабықшалы және құбырлы бу су жылу алмастырғыштары, көлденең қалқымалы бастиектері бар бу суы жылу алмастырғыштары, көлденең қалқымалы бастиекті U көлденең жылу алмастырғыштары кіреді. таль гофрленген қабықшалы және құбырлы бу су жылу алмастырғыштары, көлденең сегменттелген су су жылу алмастырғыштары және басқа түрлері. Қабық және құбырлы жылу алмастырғыштардың негізгі бақылау параметрлері жылыту аймағы, ыстық судың шығыны, жылу алмасу қабілеті және жылу ортасының параметрлері болып табылады.

Бекітілген түтік парағының құрылымы салыстырмалы түрде қарапайым, ықшам және арзан, бірақ түтіктің сыртқы бөлігін механикалық тазалау мүмкін емес. Жылуалмастырғыш түтік байламының бұл түрі қабықтың екі ұшына дәнекерленген және үстіңгі қақпақпен жалғанған түтік пластинасына қосылған. Жоғарғы қақпақ пен қабық сұйықтықтың кіріс және шығыс саңылауларымен жабдықталған. Әдетте, түтіктің сыртында түтік байламына перпендикуляр бірқатар қалқандар орнатылады. Бұл ретте түтік пен түтік пластинасының және қабықтың арасындағы байланыс қатты, ал құбырдың ішкі және сыртқы жағы әртүрлі температурадағы екі сұйықтық болып табылады.

Қалқымалы бастиекті жылу алмастырғыштың бір түтік пластинасы фланецпен қабықпен жалғанған, ал екінші түтік пластинасы корпусқа қосылмаған, сондықтан құбыр қыздырылған немесе салқындаған кезде еркін кеңейіп, жиырылады. Дегенмен, бұл түтік тақтайшасына «қалқымалы бас» деп аталатын үстіңгі қақпақ қосылады. Сондықтан жылу алмастырғыштың бұл түрі қалқымалы бас жылу алмастырғыш деп аталады.

Оның артықшылығы - оңай тазалау үшін түтік бумасын шығаруға болады; Түтік шоғырының кеңеюі қабықтың шектеуін өзгертпейді, сондықтан екі жылу алмастырғыштың арасындағы температура айырмашылығы үлкен болғанда, түтік шоғыры мен қабық арасындағы жылу кеңеюінің айырмашылығына байланысты пайда болатын жылу кернеуі болмайды.

U-тәрізді түтік жылу алмастырғыш, әрбір түтік U-тәрізді пішінге бүгілген және екі ұшы бір түтік пластинасына бекітілген. Әрбір түтік термиялық өтемақы мәселесін шешу үшін еркін тартылуы мүмкін. Түтік өтуі кемінде екі өту болуы керек, түтік байламы тазалау үшін шығарылуы мүмкін және түтік еркін кеңейтілуі мүмкін. Артықшылықтары қарапайым құрылым, жеңіл салмақ және жоғары температура мен жоғары қысым жағдайларына жарамды.

Буып-түйілген қораптың жылу алмастырғыш түтігінің бір ұшы еркін кеңейтуді кеңейте алады, құрылымы қалқымалы бас түріне қарағанда қарапайым және құны қалқымалы бас түрінен төмен.

1. Жылу алмастырғыш түрі: A: құбырлы B түрі: U-түтік түрі C: қалқымалы бас түрі

2. Жылу алмасу ауданы: ______ шаршы метр (ã¡)

3. Жұмыс қысымы: Түтік жағы ______МПа Қабық жағы ______МПа

4. Жұмыс температурасы: түтік жағы ______â қабық жағы ______â

5. Материал:

түтік жағы A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Басқа

Қабық жағы A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Басқа

6. Жылу алмасу түтігінің сипаттамалары (диаметрі және қабырғасының қалыңдығы):

7. Түрі: A: Вертикаль B: Көлденең

8. Түтік жағы: A: Бір түтік өтуі £ B: Екі түтік өтуі£ C: Төрт түтік өтуі£ D: Алты түтік өтуі£
