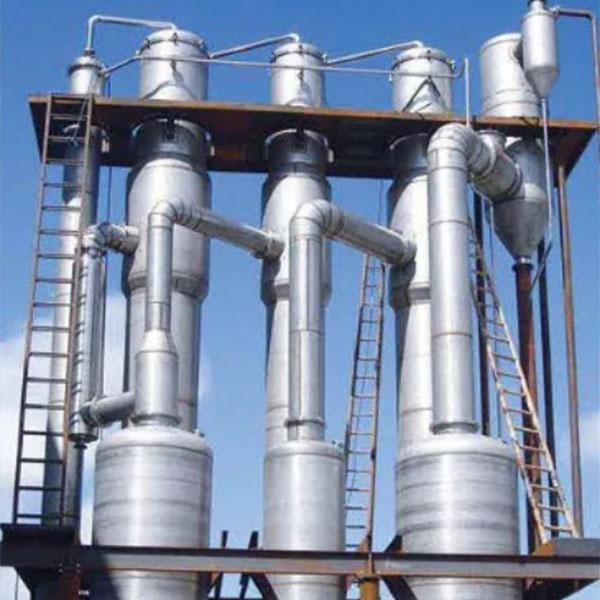

Өнеркәсіптік құлайтын пленка буландырғыш

Материалдардың сипаттамаларына сәйкес, кейбір шикізаттар концентрацияны өңдеу үшін құлайтын пленканы буландырғышты қажет етеді. Wuxi Hongdinghua Chemical Equipment Co., Ltd. құлдырайтын пленкалы буландырғыштарды жобалау және өндіруде көп жылдық тәжірибесі бар.

Өнеркәсіптік құлайтын пленка буландырғыш - ыстық сумен, бумен және жылу тасымалдағышпен қыздыру арқылы булану мен концентрацияға қол жеткізе алатын құрылғы.

Түсетін қабықшалы буландырғыштағы материал жұқа қабық түрінде төмен қарай ағады, сондықтан оны шикізат сұйықтығының жоғары қарай ағу процесінен ажырату үшін оны «құлаушы пленка» деп атайды. Оның негізгі қызметі – шикізаттан су мен газды буландыру, сол арқылы материалдағы құрғақ заттың құрамын арттыру, осыдан «буландырғыш» деп аталды.

Процесс принципі

Буландыруға жататын шикізат құлап жатқан пленка буландырғыштың үстіңгі қабатынан қоректендіргіш сорғы арқылы түседі, буландырғыштың үстіңгі жағында орнатылған сұйық дистрибьюторы және ішіндегі жылу алмасу түтігінің әрбір бөлігіне жабдықталған құлайтын пленкалы түтік арқылы шикізат сұйықтығы пленка түзілуі мүмкін. Шикізат сұйықтығы булану түтігінен (түтік жағы) өтіп, жылу алмастырғыш түтікке пленка тәрізді пішінде таралады. Шикізат өзінің ауырлық күшімен түтік қуысына төмен қарай ағып кеткенде, ол түтік сыртындағы бумен қызады және булану температурасына жеткенде буланып кетеді. Шикізат екіншілік бумен бірге түтіктен төмен қарай ағып, қабықша түрінде буланады. Екінші бу Вентури эффектісі арқылы бу ағынының жылу сорғысы арқылы сорылады және сыртқы таза бумен араласады, ол қыздыру буы ретінде құлап жатқан буландырғыштың қыздыру камерасының қабықшасына жіберіледі. Құлаған пленканы қыздыру камерасының қабық жағында қайталама буды бағыттау, конденсациялау және конденсацияланбайтын газдарды шығару үшін пластиналар бар. Процесс барысында жылу энергиясы сырттан түтік қабырғасы арқылы түтік ішінде буланған материалға беріледі. Жылу алмасудан кейін қайталама бу конденсатор арқылы суға конденсацияланады және түсетін пленка буландырғыштан шығарылады.

Түсетін пленкалы буландырғыштың артықшылықтары

1. Сұйық қоспаны ұстау уақыты қысқа және ол ыстыққа сезімтал заттардың ыдырауының бұзылуына әкелмейді;

2. Жұқа пленка күйіне және сұйық ағынының жоғары жылдамдығына байланысты бастапқы буланудың кристалдануының жылу беру коэффициенті сәйкесінше жоғары;

3. Қысымның төмендеуі аз, ал жылу алмастырғыш процесі арқылы өлшенетін қысым мен температура дерлік тұрақты, сондықтан сезімтал жылуды болдырмауға немесе азайтуға болады;

4. Шикізат сұйықтығы жоғары температура айырмашылығымен қозғалмай, тек ауырлық күшінің әсерінен ағып кететіндіктен, неғұрлым үнемді төмен температура айырмашылығын қабылдауға рұқсат етіледі;

5. Жабдықтағы сұйықтықты ұстау мөлшері салыстырмалы түрде аз, бұл шағын көлемдегі сұйықтықтың сақталуын және үздіксіз жоғары температураны болдырмайды;

6. Қайнау конвективтік қайнау болып табылады, сондықтан түтіктің беткі күйі қайнауға салыстырмалы түрде аз әсер етеді.

Түсетін қабықшалы буландырғыштар медицина, тамақ, химия және жеңіл өнеркәсіп сияқты салаларда суды немесе еріткіш ерітінділерді булану және концентрациялау үшін кеңінен қолданылады. Құлаған пленкалы буландырғыштарды осы салаларда қалдықтарды сұйықтықтарды өңдеу үшін де кеңінен қолдануға болады. Әсіресе ыстыққа сезімтал материалдар үшін қолайлы, бұл жабдық вакуумдық және төмен температура жағдайында үздіксіз жұмыс істейді, жоғары булану қабілетімен, энергияны үнемдеумен және тұтынуды азайтумен, төмен пайдалану шығындарымен және булану процесі кезінде материалдардың өзгермейтіндігін қамтамасыз ете алады.

Түсетін қабықшалы буландырғыштар туралы мәліметтер:

Түсетін пленкалы буландырғышта буланатын сұйықтық құлайтын пленкалы буландырғыштың үстіңгі жағынан түседі және сұйықтық таратқышы арқылы өтеді. Сұйықтық пленка түрінде құбыр қабырғасы бойымен төмен қарай ағады. Түскен пленка ағынының жылу беру коэффициентін жақсартуының себебі, пленка ағынының ағынының ауданы түтіктің нақты көлденең қимасының ауданынан әлдеқайда аз, сондықтан ағынның Рейнольдс саны айтарлықтай артады, бұл жылу беру коэффициентін сұйықтықпен толтырылған қарапайым жабдыққа қарағанда айтарлықтай жоғары етеді. Түсетін пленка да, көтерілетін пленка да жылу беру коэффициентін айтарлықтай арттыратын пленка ағынына байланысты, бірақ олардың пленка түзу принципі әртүрлі. Пленканың көтерілуі ауа ағынының жоғары жылдамдығына байланысты, бұл сұйықтықтың пленка пайда болуына және құбыр қабырғасының бойымен көтерілуіне әкеледі; Қабырғаның түсуі ауырлық күші мен сұйықтықтың құбыр қабырғасына сулану күші әсерінен болады, бұл сұйықтықтың пленка түрінде құбыр қабырғасы бойымен төмен қарай ағуына әкеледі.

Сондықтан, төмендейтін қабықшаны буландырғыштың кейбір сипаттамалары көтерілетін қабықша буландырғыштың сипаттамаларынан ерекшеленеді:

Құлаған пленка буландырғышында қайнау температурасының жоғарылауына әкелмейтін статикалық қысым бағанасы жоқ. Сонымен бірге жылу беру коэффициентінің температура айырмашылығына ешқандай қатысы жоқ. Бұл жылу алмасудың төмен температура айырмашылығы кезінде жылу беру коэффициенті өте жоғары болуы мүмкін екенін білдіреді, сондықтан жылуға сезімтал заттардың булануы үшін көтерілетін пленкаға қарағанда құлап жатқан пленка қолайлы.

Түсетін пленка көтерілетін пленкадан ерекшеленеді, ал пленка өткізу коэффициенті түтіктегі будың жылдамдығына байланысты емес, сондықтан ол аз булану жағдайлары үшін қолайлы. Мысалы, кейбір Екі әсерлі буландырғыш бірінші кезеңдегі булану кезінде көтерілетін қабықша булануын жиі пайдаланады, ал төмендейтін қабықша булану екінші кезеңдегі булану кезінде қолданылады.

Түсетін қабықшаның булануының пленка ағыны ауырлық күшінің әсерінен болатындықтан, ауырлық әсерінен сұйықтық түсетін пленка таратқышы арқылы өтіп, пленка пішінін қалыптастырады және әрбір жылу алмастырғыш түтікке біркелкі таралады. Құлаған пленка дистрибьюторын орнатқан кезде оның көлденең болуын қамтамасыз ету керек, бұл сұйықтық ағынының біркелкі бөлінбеуіне жол бермеу керек, бұл пленка түзілуіне және құлап жатқан пленканың булануына қажетті ағын жылдамдығына әсер етуі мүмкін. HDH құлап жатқан пленкалы буландырғышты жобалау және өндіру алдында техникалық тұлға тұтынушылармен келесі әрекеттер туралы егжей-тегжейлі сөйлеседі:

Шикізат сұйық қоспасының құрамы мен сипаттамалары - бұл буландырғышты құру үшін материалды дәл таңдауды анықтауға болады.

Шикізаттың концентрация деңгейі (сұйық қоспа)

Аяқтауға арналған концентрацияға қойылатын талаптар

Өңдеу сыйымдылығы (көлемі)

Осылайша, HDH сіз ұсынатын деректер мен талаптарға сәйкес жобалай алады, жабдықты құру үшін сәйкес материалдарды анықтай алады және қай булану формасын пайдалану керектігін, ол көтерілетін пленка буландырғыш немесе құлап жатқан пленка буландырғышы екенін анықтай алады.

Түсетін пленка Буландырғыш - гидравликалық сынақ
