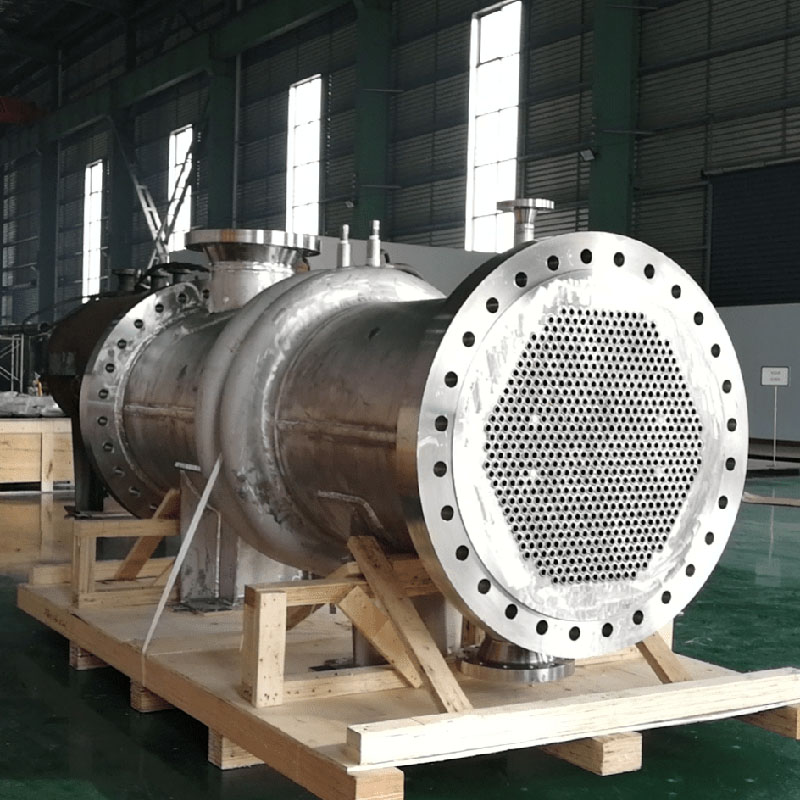

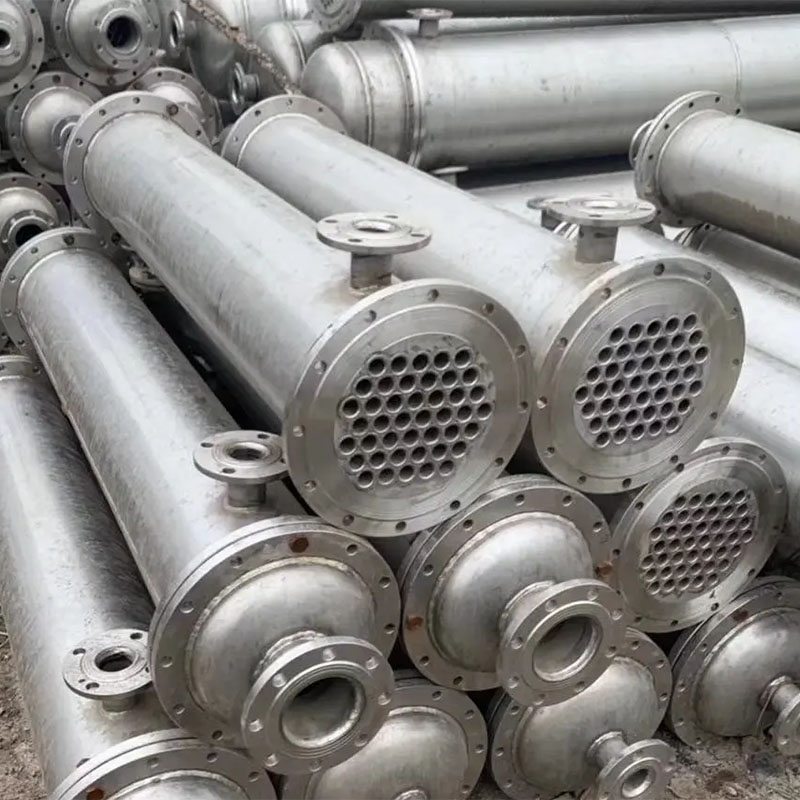

Тік қабықшалы және құбырлы жылу алмастырғыш

Wuxi Hongdinghua Chemical Equipment Co., Ltd. Тік қабық пен түтік жылу алмастырғышының кәсіби өндірушісі ретінде мұнай, химия, фармацевтика, қоршаған ортаны қорғау және металлургия салаларындағы тұтынушылармен көп жылдар бойы ынтымақтастықта. Жылуалмастырғыш Wuxi Hongdinghua Chemical Equipment Co., Ltd. жеткізген жабдықтардың ішінде ең көп қолданылатын жабдық болып табылады.

Қабық пен құбырлы жылу алмастырғыштарды ішкі құрылымына қарай немесе қабықшалы және құбырлы жылу алмастырғыш ішіндегі орташа ағын режиміне немесе олардың қолданылуына қарай көптеген әртүрлі атауларға жіктеуге болады, мысалы, конденсатор, салқындатқыш, жылытқыш, алдын ала қыздырғыш, қайта қайнатқыш, салқындатқыш, көп түтік өтпелі конденсатор, U-түтікті жылу алмастырғыш, қалқымалы жылу алмастырғыш, орауыш қорапшасы бар жылу алмастырғыш, т.б.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. интуитивті және түсінікті терминдерді қолдана отырып, көптеген қабықшалар мен құбырлы жылу алмастырғыштарды орнату орындарына қарай жіктейді:

Тік қабықшалы және құбырлы жылу алмастырғыш

Көлденең қабықшалы және құбырлы жылу алмастырғыш

Әртүрлі атаулары бар барлық осы жылу алмастырғыштардың негізгі құрылымы дерлік бірдей немесе ұқсас құрылымға ие;

Қабық пен құбырлы жылу алмастырғыштың құрылымы мыналарды қамтиды:

Қабық пен құбырлы жылу алмастырғыштар негізінен капоттан (интегралды қақпақ), түтік парағынан, түтіктерден, қабықтардан және қалқаншалардан тұрады.

Әдетте, қабық цилиндрлік болып табылады; Құбырлар түзу немесе U-тәрізді. Жылу алмастырғыштардың жылу беру тиімділігін арттыру үшін бұрандалы түтіктерді, қанатты түтіктерді және т.б. Түтіктердің орналасу үлгісі тең жақты үшбұрыштарды, шаршыларды, бұрыштық квадраттарды және бұрыштық үшбұрышты қамтиды.

Тік құбырлы жылу алмастырғыштың сипаттамалары мен қолданылуы:

Тік қабықшалы және құбырлы жылу алмастырғыш көптеген түтіктерден тұратын қабық пен түтік шоғырынан тұрады және суық және ыстық сұйықтықтар арасындағы жылу алмасу түтік қабырғалары арқылы жүзеге асырылады. Дәстүрлі стандартты жылу алмастырғыш жабдықтар ретінде қабықшалы және құбырлы жылу алмастырғыштар химия өнеркәсібінде, мұнай өңдеуде, мұнай-химия өнеркәсібінде, энергетикада, атом энергетикасында және басқа да өнеркәсіптік құрылғыларда, әсіресе абсолютті артықшылыққа ие жоғары температура мен жоғары қысымды және ауқымды жылу алмастырғыштарда кеңінен қолданылады.

Тік құбырлы жылу алмастырғыштың мәліметтері:

Әдетте, тік қабықшалы және құбырлы жылу алмастырғыштардың жұмыс қысымы 4 МПа-ға жетуі мүмкін, ал жұмыс температурасы 200 ° C-тан төмен. Кейбір жағдайларда жоғары қысым мен температураға да қол жеткізуге болады. Әдетте, қабықтың диаметрі 1800 миллиметрден төмен, ал құбырдың ұзындығы 9 метрден төмен. Кейбір жағдайларда үлкенірек немесе ұзағырақ түтіктер де бар.

Қабықшаға салынған түтік шоғырының қабырға беті қабырға аралық жылу алмастырғыштың жылу тасымалдағыш беті ретінде қызмет етеді. Тік қабықшалы және құбырлы жылу алмастырғыш қарапайым құрылымға ие, құны төмен, ағынды қимасы кең, масштабты тазалау оңай; Дегенмен, жылу беру коэффициенті төмен және еденнің ауданы көлденең типтегі қабықша мен құбырлы жылу алмастырғышқа қарағанда аз. Ол әртүрлі құрылымдық материалдардан (негізінен металл материалдардан) дайындалуы мүмкін және жоғары температура мен қысымда қолданылуы мүмкін, бұл оны кеңінен қолдануға мүмкіндік береді. Тік қабықшалы және құбырлы жылу алмастырғыштарға тік бекітілген құбырлы парақты бу су жылуалмастырғыштары, компенсаторы бар тік қабықшалы және құбырлы бу су жылу алмастырғыштары және басқа түрлері жатады. Қабық және құбырлы жылу алмастырғыштардың негізгі бақылау параметрлері жылыту аймағы, ыстық судың шығыны, жылу алмасу қабілеті және жылу ортасының параметрлері болып табылады.

Тік қабықшалы және құбырлы жылу алмастырғыштарды жобалау және өндіру кезінде Wuxi Hongdinghua Chemical Equipment Co.,Ltd. компаниясына келесі параметрлер мен техникалық деректерді беріңіз.

1. Жылу алмастырғыш түрі: A: құбырлы B түрі: U-түтік түрі C: қалқымалы бас түрі

2. Жылу алмасу ауданы: ______ шаршы метр (ã¡)

3. Жұмыс қысымы: Түтік жағы ______МПа Қабық жағы ______МПа

4. Жұмыс температурасы: түтік жағы ______â қабық жағы ______â

5. Материал:

түтік жағы A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Басқа

Қабық жағы A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Басқа

6. Жылу алмасу түтігінің сипаттамалары (диаметрі және қабырғасының қалыңдығы):

7. Түрі: A: Вертикаль B: Көлденең

8. Түтік жағы: A: Бір түтік өтуі £ B: Екі түтік өтуі£ C: Төрт түтік өтуі£ D: Алты түтік өтуі£
